服务器、超算使用教程

服务器、超算介绍

master

  • Linux 系统：Ubuntu 22.04，内核：5.19.0-43-generic
  • root 权限：无 ；无法使用 apt、apt-get、dpkg、snap 命令安装程序
  • 任务调度系统：Slurm
  • CPU：Intel Xeon Platinum 8369B，共 64 核；CPU 信息查看：cat /proc/cpuinfo
  • GPU：2 $\times$ 24G RTX 3090；调用 GPU 时只能一整块调用，显存自动分配；GPU 信息、使用情况查看：nvidia-smi
  • Intel 套件：Intel-oneAPI 2022.1.0
  • 内存：共 512G；内存信息查看：cat /proc/meminfo；内存使用情况查看：free -h
  • 数据存储：较大体积的数据（master 本地或超算上的）可以放到 ${HOME}/storage
  • /home/share 目录，不同用户可将临时共享文件放此，所有用户可删除文件，但文件夹需其所有者才能删除，因此建议将文件夹进行打包压缩再放到 share 目录中
  • master 上已安装的程序/软件：cat /opt/bin/README 查看
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39

# Code                 Function
ave....................Get the averages of data columns in a file
bave...................Get the block averages of data columns in a file
binave.................Get the bin averages of data columns in a file
crysinfo...............Get the crystalline symmetry info for an xyz file
cumsum.................Get the cummulative sum of data columns in a file
d2p....................Dump2phonon, get dynamical matrix from a lammps trajectory file
dos2th.................Get thermal info from phonon DOSes.

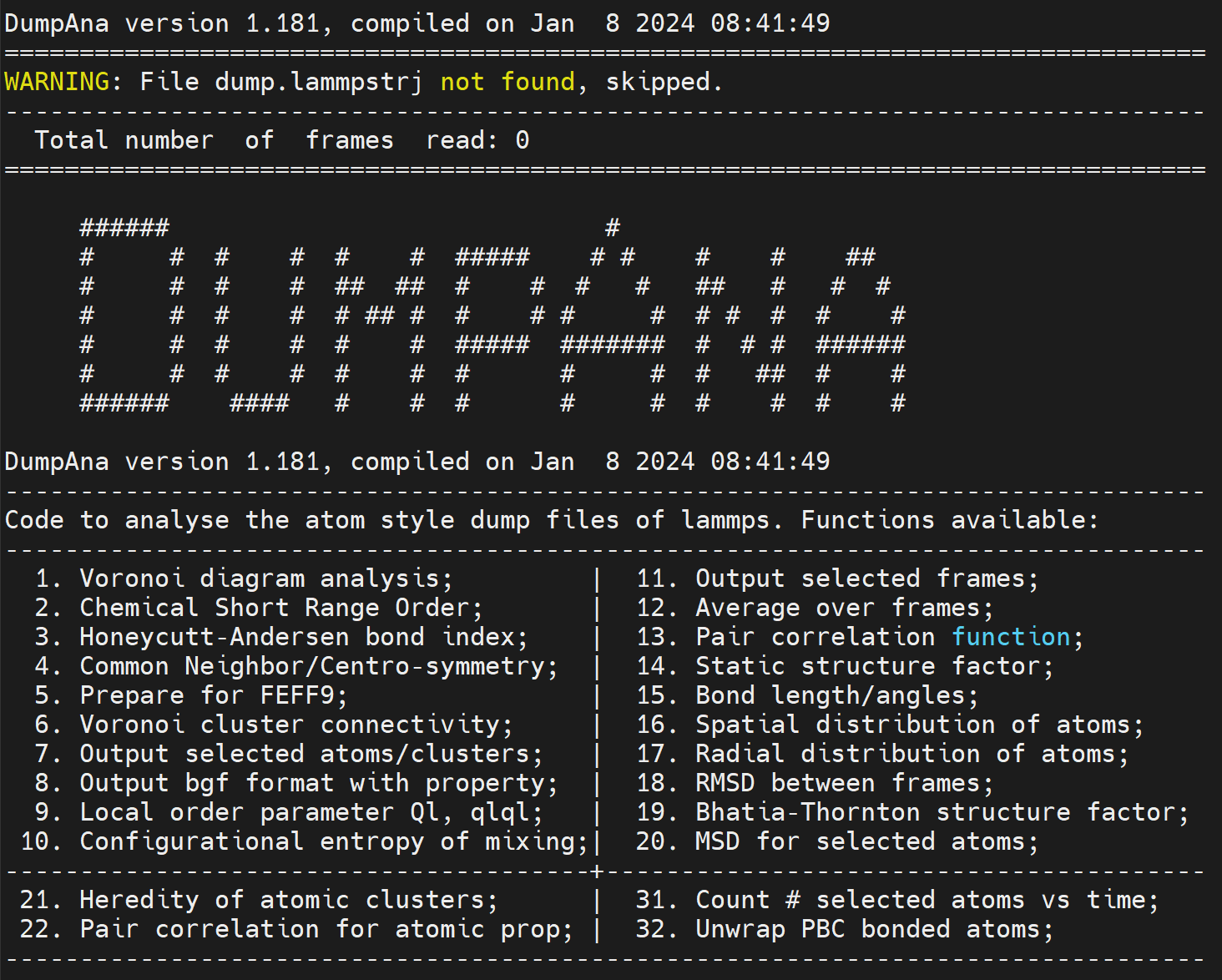

dumpana................Analyze the lammps dump file
find-min-pos...........Find the location (line #) of a minimum value within a column data
find-val-pos...........Find the location of a given value within a column data
get-col-num............Get the column number of a word in the first line of the file.
getpot.................Get vasp potential for desired elements.
gsub...................Submit GPU jobs.
hist...................Get the histogram of a data file.
histjoin...............To join multiple files from hist.
latgen.................To generate the position file for selected crystals.
lmp....................LAMMPS
mathfun................To perform simple math calculations.
ovito..................To visualize atomic configurations.
phana..................To analyze binary file from fix-phonon.

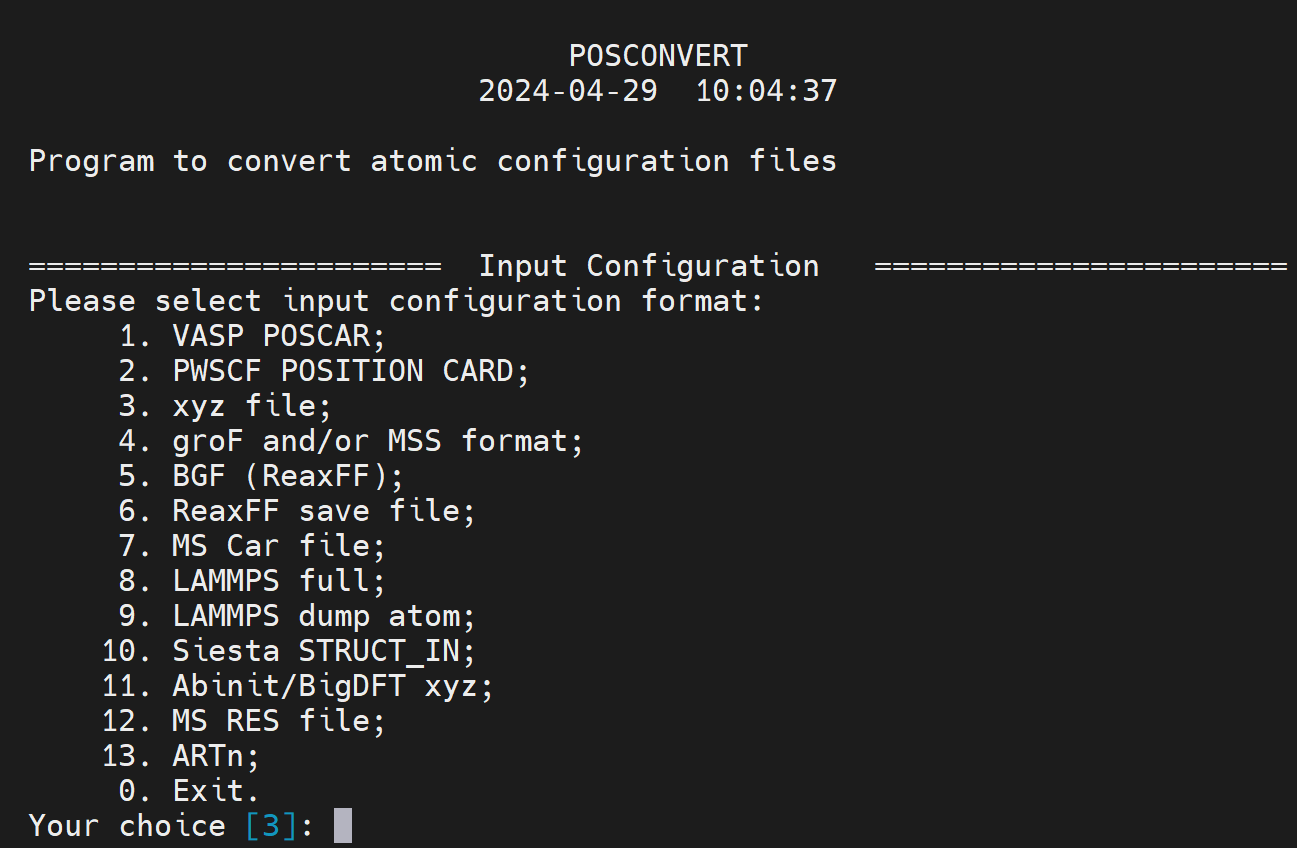

posconv................To convert formats of pos files
run....................To find the locations of running jobs.
spave..................To get the spatial average from data columns in a file
submit.................To submit CPU jobs.
v6.gam.................vasp.6.3.0.gam
v6.ncl.................vasp.6.3.0.ncl
v6.std.................vasp.6.3.0.std
vacf...................To measure phonon DOS based on velocity-velocity autocorrelation function method
vasp...................vasp.5.4.4.std
vasp.5.gam.............vasp.5.4.4.gam
vasp.5.std.............vasp.5.4.4.std
vasp.6.gpu.............vasp.6.3.0.std.gpu (OpenACC)
vasp.6.gpu.gam.........vasp.6.3.0.gam.gpu
vasp_gam...............vasp.5.4.4.gam
vaspkit................Toolkit for vasp calculations.
vasp_std...............vasp.5.4.4.std
viscal.................To calculate shear viscosity based on Green-Kubo method
vmd....................To visualize md trajectories

GPU 相关

  • 查看 cuda 是否安装
1
2
3

nvidia-smi       # NVIDIA 驱动
nvcc --version
/usr/local/cuda  # CUDA 库路径

1
2
3
4

# 持续查看 GPU 使用情况
watch -d2 nvidia-smi

gpustat -i 2

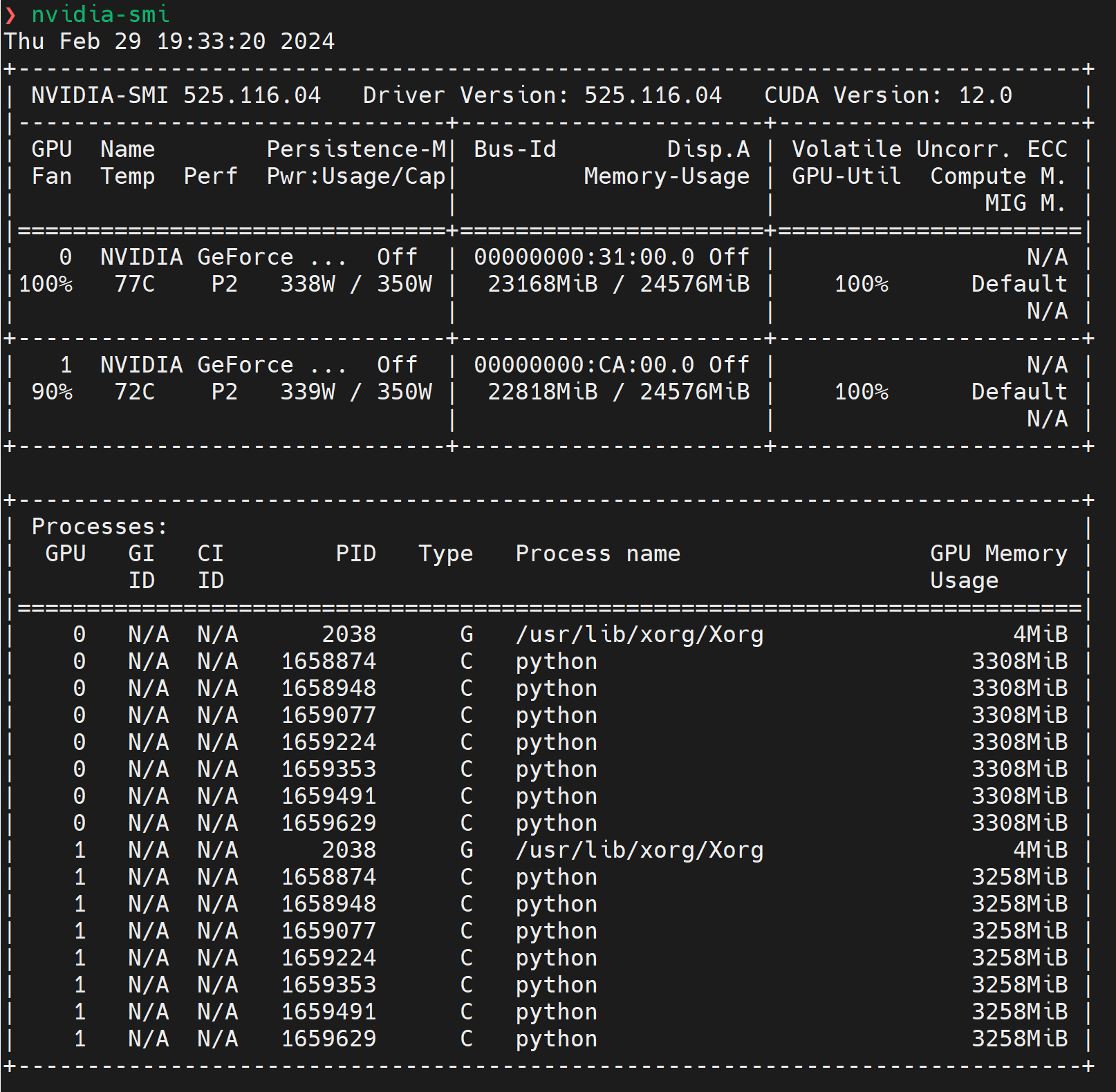

GPU 信息及资源占用率

输出信息解读：两个 GPU 都在高负载运行（GPU 利用率 100%，温度分别为 77 摄氏度和 72 摄氏度），并且接近其功率上限。GPU 上的内存几乎被完全利用，表明运行的进程（主要是 python）正在积极使用 GPU 资源。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

# GPU 列表
GPU 0 / GPU 1         # 系统中有两个 NVIDIA GeForce 系列的 GPU
Persistence-M         # 显示 GPU 的持久模式是否开启
Bus-Id                # 显示 GPU 在系统总线上的唯一标识符，可以用于特定应用配置
Disp.A                # 显示是否用作显示输出
Volatile Uncorr. ECC  # 显示易失性未校正的 ECC（错误校正码）错误
Fan                   # GPU 风扇速度
Temp                  # GPU 温度
Perf                  # 性能状态，P2 表示当前在一种性能状态
Pwr:Usage/Cap         # 当前功率使用量和功率上限
Memory-Usage          # GPU 内存使用情况
GPU-Util              # GPU 使用率
Compute M.            # 计算模式，默认是 Default

# 进程：列出了在每个 GPU 上运行的进程
PID                   # 进程 ID
Type                  # 进程类型，G 表示图形，C 表示计算
Process name          # 进程名称
GPU Memory Usage      # 进程使用的 GPU 内存量
  • 指定使用哪块 GPU（适用于 TensorFlow 和 PyTorch 等任何使用 CUDA 的程序）
1

CUDA_VISIBLE_DEVICES=1 python script.py

1
2
3
4
5
6

import torch

# 指定使用第二块 GPU
device = torch.device("cuda:1")
# 将模型和数据移至此
model.to(device)

manager

  • Linux 系统：Ubuntu 16.04；内核：4.15.0-120-generic
  • root 权限：无 ；无法使用 apt、apt-get、dpkg、snap 命令安装程序
  • 任务调度系统：PBS
  • CPU：Intel Xeon E5520、Intel Xeon E5630（node 9）、Intel Xeon E5-2620（node 11）；共 100 核，共 12 个节点（node1~11 + manager；其中 node2，6，7，8 经常 down）
  • GPU：Matrox Electronics Systems Ltd. MGA G200eW WPCM450、XGI Technology Inc. XG20 core（前两者主要用于服务器的视频输出和基本图形处理任务）、2 $\times$ 4.6G NVIDIA Tesla K20m（node 11）
  • 内存：登录、manager 节点约 4G；node 11 约 16G；node 1, 3-5 约 24G；node 9-10 约 16G；内存使用情况查看：free -h
  • Intel 套件：Composer XE 2015
  • glibc 版本过低（编译安装新版本较为复杂）

超算

  • Linux 系统：Centos 7.7.1908（Pi）； 8.3.2011（思源一号）
  • root 权限：无；无法使用 yum 命令安装软件程序
  • 任务调度系统：Slurm；Pi、ARM、思源一号提交的任务在任一平台都可以看到
  • CPU、内存：超算中的 CPU 核有内存配比限制
  • GPU：超算的 GPU 队列很难排到
  • 程序/软件：Pi 的一些基础程序的版本比思源一号旧许多；查看：module av
  • Pi 和 ARM 用户目录相同
  • sylogin1 登录节点占用率较高，比其他（2-5）卡，是超算断开连接，vim 使用卡顿的可能原因之一；超算的登录节点为随机分配，应尽量避免登录到 sylogin1

VASP 赝势目录路径

  • Pi mseklt 用户目录中的 VASP 赝势与思源和 manager 上的有些不同，相比之下，前者不全。
1
2
3
4
5
6
7

/work/backup/.vasp_pot/    # master

/opt/.vasp_pot             # manager

$HOME/.sjtu_mgi/.vasp.pot  # 思源一号 mseklt

$HOME/opt/VASP/VASP_PSP    # Pi mseklt

服务器、超算登录

SSH 登录

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

# manager
ssh [email protected] -p 312

# master
ssh [email protected] -p 313

# 思源一号
ssh [email protected]

# Pi（cpu 队列）
ssh [email protected]

# Pi（centos 队列）
ssh [email protected]

# ARM
ssh [email protected]

终端 SSH 免密登录

  • 无需输入用户名和密码即可登录，还可以作为服务器的别名来简化使用。免密登录需建立从远程主机（集群的登录节点）到本地主机的 SSH 信任关系。建立信任关系后，双方将通过 SSH 密钥对进行身份验证。

  • 在本地主机上生成的 SSH 密钥对，输入以下命令，持续 Enter 即可；将在 ~/.ssh（或 C:\User\username\.ssh） 路径下生成密钥对文件 id_rsa 和 id_rsa.pub；将 id_rsa.pub 的内容（注意字符之间只有一个空格，复制后需注意）添加到远程主机的 ~/.ssh/authorized_keys 文件中。

1

ssh-keygen -t rsa

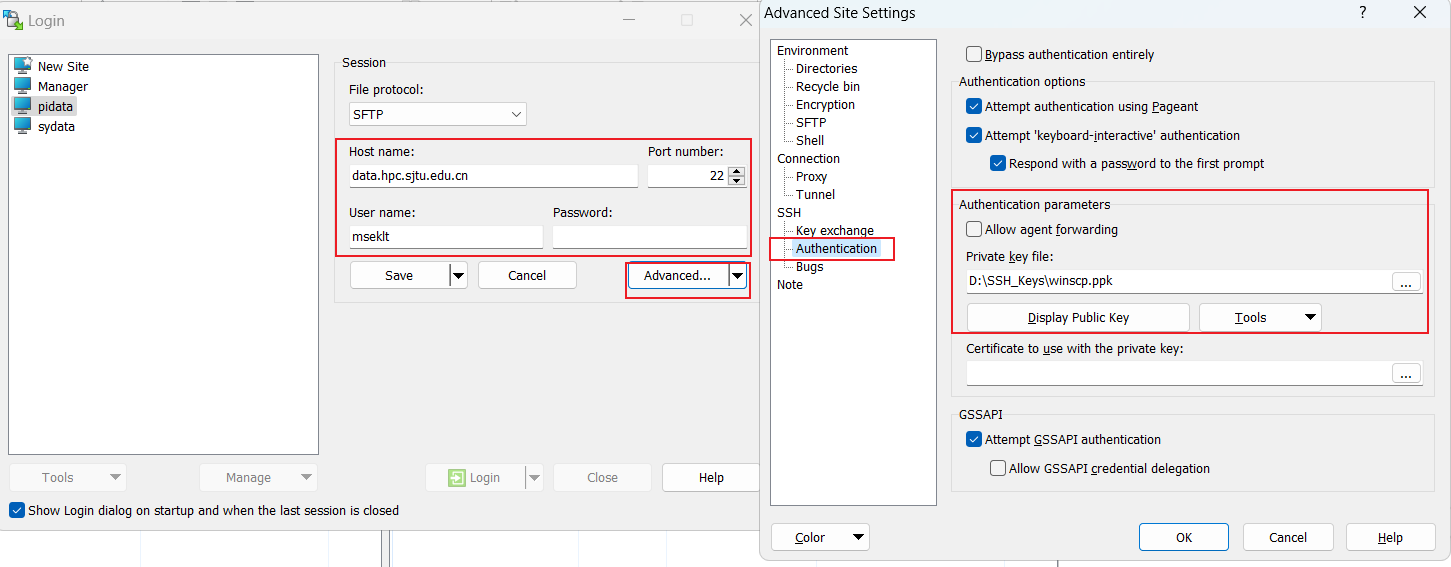

  • 密钥对生成方式有 ssh-keygen 和 putty（ppk 格式，WinSCP 软件密钥验证需该格式），其中后者可通过 Mobaxterm 软件中 tool 工具中的 MobaKeyGen 来生成（在空白处乱按加快生成速度；将生成的公钥保存成 file.pub，私钥保存成 file.ppk）。

  • 设置服务器别名：编辑或创建 ~/.ssh/config（或 `C:\User\username.ssh\config

1
2
3
4
5

Host alias
    HostName
    User
    Port
    IdentityFile

具体示例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

Host Manager
    HostName 202.120.55.11
    User username
    Port 312
    IdentityFile ~/.ssh/id_rsa

Host Master
    HostName 202.120.55.11
    User username
    Port 313
    IdentityFile ~/.ssh/id_rsa

Host Pi
    HostName pilogin.hpc.sjtu.edu.cn
    User username
    Port 22
    IdentityFile ~/.ssh/id_rsa

Host SiYuan
    HostName sylogin.hpc.sjtu.edu.cn
    User username
    Port 22
    IdentityFile ~/.ssh/id_rsa

设置完成后，只需输入以下内容即可实现服务器、超算 SSH 登录：

1
2
3
4
5

ssh Manager

ssh Pi

ssh SiYuan

客户端免密登录

  • 常用软件：MobaXterm、Tabby（学校有定制版） 等。

  • 免密登录操作：将 id_rsa 私钥文件所在路径添加到 Use private key 选项中（Bookmark settings 选项可以将默认的 Session name 改成自己想要的别名）。

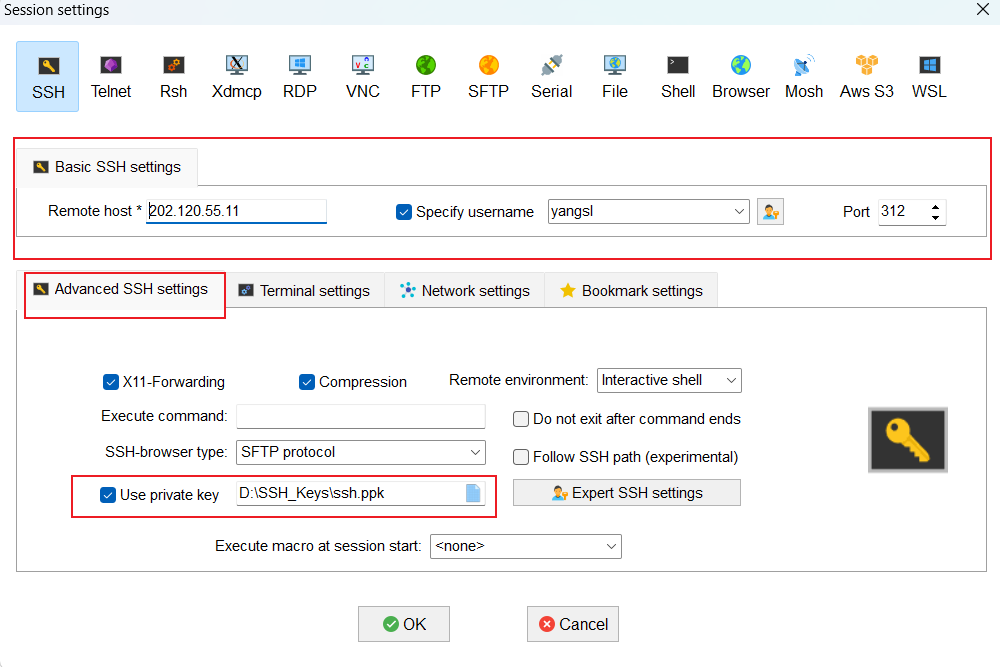

MobaXterm 免密登录

VSCode 免密登录

  • 安装 Remote Development 扩展，如上面的 ~/.ssh/config 内容已设置好，会自动识别设置好的主机名（config 文件所在路径可自定义）。

  • VSCode 远程连接 manager（机子较老，10 余年历史） ，有时会导致其负载过高而崩溃，不建议长时间连接；vscode 远程连接 master（2023 年 5 月配置）暂无相关问题。

  • 在超算上使用 python 插件中的 pylance 语言服务器（LSP）以及 jupyter 插件，常会出现 pylance 崩溃的问题（Pi 稍微稳定些），因为超算的登录节点资源有限，建议将 pylance 换成 jedi（功能不及 pylance），会稍微稳定些；建议不在超算平台上使用 jupyter notebook。master 暂无相关问题。

任务准备、提交、检查

Slurm 任务调度系统

Slurm 作业调度系统 - 上海交大超算平台用户手册 Documentation

  • 常用命令：
    • sbatch - 任务提交
    • squeue - 查看排队任务状态
    • scancel - 删除任务
    • scontrol - 查看任务参数
    • sinfo - 查看集群状态
  • 节点状态：
    • drain - 节点故障
    • alloc - 节点在用
    • idle - 节点可用
    • down - 节点下线
    • mix - 节点部分占用，但仍有剩余资源
  • 作业状态：
    • R- 正在运行
    • PD - 正在排队
    • CG - 即将完成
    • CD - 已完成
1
2
3
4
5
6
7
8
9
10
11

# 提交任务
sbatch job.slurm

# 查看作业参数
scontrol show job
scontrol show job JOB_ID
# 参数包括
UserId|WorkDir|JobState|JobId|JobName|NumNodes|NumCPUs|StdErr|StdOut|Command|RunTime

# 查看特定队列
sinfo --partition=64c512g

PBS 任务调度系统

  • manager 为此作业调度系统。
  • 常用命令：qsub - 提交任务；qdel - 取消任务
  • submit 命令是孔老师写的一个 PBS 任务提交脚本
  • -nc 参数含义：不将文件复制到计算节点中；推荐用带 -nc 参数的命令
  • 提交任务命令会自动生成对应的 PBS.batch 脚本；当提交的任务出错时，修改 PBS.batch 脚本内容，之后可使用 qsub PBS.batch 命令提交任务
1
2
3
4
5
6
7
8
9
10
11

# VASP 任务提交命令
submit -nc -n 8 vasp
submit -n 8 vasp

# LAMMPS 任务提交命令
submit -nc -n 8 lmp -in in.file
submit -n 8 lmp -in in.file

# 或进入到计算节点本地运行
ssh manager
mpirun -n 1 lmp -in in.file

manager 中与 PBS 相关的一些 alias 设置

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

# 查看 q 相关命令 alias
alias | grep ^q

# q 相关命令均由 qstat 延伸
alias q='qstat -u xxx'
alias qq='pestat'
alias qa='qstat -a'
alias qn='qstat -u xxx|wc -l|awk '\\''{if ($1>0) print "Number of jobs by xxx: " $1-5; else print "Number of jobs by xxx: 0"}'\\'';qstat -a|wc -l|awk '\\''{print "Number of jobs by all: " $1-5}'\\'''

# q 相关命令
qstat       # 查看所有任务的状态
qa          # 查看所有任务的状态（信息比 qstat 详细）
q           # 查看自己任务的状态
qq          # 查看计算节点的状态（excl 正在运行；free 空闲；down 出现故障）
run         # 查看自己任务的结果输出路径和信息
qn          # 查看自己提交任务的数量和 manager 目前已提交的任务总数
ssh node02  # 连接计算节点；任务到了截止时间后程序会终止，只会输出 error 和 out 文件，可通过 ssh node 节点到计算该任务的节点中去，在 scratch 目录中可以找到该任务计算的结果

# 计算时间
Elap Time   # 实际时间（小时: 分）
Req'd Time  # 截止计算时间（240 小时）
Time Use    # 实际时间 * 节点数

超算队列介绍

快速上手 - 上海交大超算平台用户手册 Documentation

  • 超算队列内存情况
1
2
3
4
5
6
7
8

arm128c256g    每核2G内存    arm
64c512g        每核8G内存    siyuan
cpu            每核4G内存    pi
small          每核4G内存    pi
dgx2           每核6G内存    pi
**huge           每核35G内存   pi
192c6t         每核31G内存   pi**
cpu，small和dgx2队列作业运行时间最长7天，huge和192c6t最长2天。作业延长需发邮件申请，附上用户名和作业ID，延长后的作业最长运行时间不超过14天。
  • 队列资源选择
1
2
3
4
5
6
7
8
9
10

资源如何选择？
交我算HPC+AI平台采用 CentOS 的操作系统，配以 Slurm 作业调度系统，所有计算节点资源和存储资源，均可统一调用。

若是大规模的 CPU 作业，可选择 CPU 队列或思源一号64c512g队列，支持万核规模的并行；

若是小规模测试，可选 small 队列或思源一号64c512g队列；

GPU 作业请至 dgx2 队列或思源一号a100队列；

**大内存作业可选择 huge 或 192c6t 两种队列**。
  • 192c6t 和 huge 大内存队列，核数有一定要求，且排队时间较长

192c6t 队列

1
2

sbatch: error: The cpu demand is lower than 48. Please submit to huge or cpu partition.
sbatch: error: Batch job submission failed: Unspecified error

huge 队列

1
2

sbatch: error: The cpu demand is lower than 6. Please submit to small partition.
sbatch: error: Batch job submission failed: Unspecified error
  • 超算收费情况（2023.05.30）
1
2
3
4
5
6
7
8
9
10
11
12
13
14

交我算平台集群总费用为CPU，GPU和存储费用之和。费率标准如下：

CPU 价格：0.04元/核/小时（Pi 2.0集群 cpu/small/huge/192c6t/debug 队列）

                   0.05 元/核/小时（思源一号集群 64c512g 队列）

                   0.01元/核小时（arm128c256g队列）
GPU 价格：2 元/卡/小时（dgx2队列 V100 GPU）

                   2.5 元/卡/小时（思源一号 a100队列 A100 GPU）

免费存储 3 TB，超出部分 200 元/TB/年（存储按天扣费）

每个新账户赠送价值 300 元的积分，供免费试用

1
2
3
4
5
6

module avail/av         # 查看超算预部署软件模块
module av [MODULE]      # 查看具体模块
module load [MODULE]    # 加载相应软件模块
module list             # 列出已加载模块
module purge            # 清除所有已加载软件模块
module show [MODULE]    # 列出该模块的信息，如路径、环境变量等

查看 module load 相关软件模块的 lib 和 include 路径方法：

module load boost 相关版本后，使用 module show boost 命令可以查到 boost 的 lib 库位置，使用 grep -rn "libboost_python" /path/to/lib/* 命令检索相应的库文件

思源一号克隆 Github repo（或 wget 下载网络文件） 速度慢或无法进行；Pi 则正常。

解决方案：在计算节点上运行（有时也还是不稳定）或使用 Github 增强 - 高速下载 油猴插件，选择合适的 URL 进行克隆。

计算节点是通过 proxy 节点代理进行网络访问的，因此一些软件需要特定的代理设置。需要找到软件的配置文件，修改软件的代理设置。

1
2

# 查看代理
echo $http_proxy $https_proxy $no_proxy

git、wget、curl 等软件支持通用变量，代理参数设置为：

1
2
3
4
5
6
7
8
9

# 思源一号计算节点通用代理设置
https_proxy=http://proxy2.pi.sjtu.edu.cn:3128
http_proxy=http://proxy2.pi.sjtu.edu.cn:3128
no_proxy=puppet,proxy,172.16.0.133,pi.sjtu.edu.cn

 # π2.0计算节点通用代理设置
http_proxy=http://proxy.pi.sjtu.edu.cn:3004/
https_proxy=http://proxy.pi.sjtu.edu.cn:3004/
no_proxy=puppet

Python、MATLAB、Rstudio、fasterq-dump 等软件需要查询软件官网确定配置参数：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

### fasterq-dump文件，配置文件路径 ~/.ncbi/user-settings.mkfg

# 思源一号节点代理设置
/tools/prefetch/download_to_cache = "true"
/http/proxy/enabled = "true"
/http/proxy/path = "http:/proxy2.pi.sjtu.edu.cn:3128"

# π2.0节点代理设置
/tools/prefetch/download_to_cache = "true"
/http/proxy/enabled = "true"
/http/proxy/path = "http://proxy.pi.sjtu.edu.cn:3004"

### Python需要在代码里面指定代理设置，不同Python包代理参数可能不同

# 思源一号节点代理设置
proxies = {
    'http': 'http://proxy2.pi.sjtu.edu.cn:3128',
    'https': 'http://proxy2.pi.sjtu.edu.cn:3128',
}
# π2.0节点代理设置
proxies = {
    'http': 'http://proxy.pi.sjtu.edu.cn:3004',
    'https': 'http://proxy.pi.sjtu.edu.cn:3004',
}

### MATLAB

# 思源一号节点代理设置
proxy2.pi.sjtu.edu.cn:3128

# π2.0节点代理设置
proxy.hpc.sjtu.edu.cn:3004

注意：

  • 队列一般不设置独占节点（不能加 #SBATCH --exclusive）
  • 超算平台无法安装 OVITO，可视化平台有 OVITO，按小时收费
  • 登录密码输错 5 词，需等待一段时候才能再次登录

任务提交示例

以下任务提交脚本代码使用的思源一号中的 64c512g 队列；超算中有许多不同版本的程序，可根据自身需求 module load 相应版本的程序

SBATCH 相关参数

1
2
3
4
5
6
7
8
9
10
11

#SBATCH --job-name=vasp_job
#SBATCH --account=wen
#SBATCH --time=01:00:00
#SBATCH --nodes=1
#SBATCH --ntasks=24
#SBATCH --ntasks-per-node=1
#SBATCH --mem=50GB
#SBATCH -o %j.out
#SBATCH -e %j.err

#SBATCH --exclusive

VASP

  • 思源一号 VASP
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

#!/bin/bash

#SBATCH -J vasp
#SBATCH -p 64c512g
#SBATCH -N 1
#SBATCH --ntasks-per-node=1
#SBATCH -o %j.out
#SBATCH -e %j.err

module purge

module load vasp/5.4.4-intel-2021.4.0
# module load vasp/6.2.1-intel-2021.4.0-cuda-11.5.0

ulimit -s unlimited

mpirun vasp_std
  • 本地编译的 VASP
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

#!/bin/bash

#SBATCH -J vasp
#SBATCH -p 64c512g
#SBATCH -N 1
#SBATCH --ntasks-per-node=1
#SBATCH -o %j.out
#SBATCH -e %j.err

module purge

# 导入 oneAPI 套件
module load intel-oneapi-compilers/2021.4.0
module load intel-oneapi-mpi/2021.4.0
module load intel-oneapi-mkl/2021.4.0

ulimit -s unlimited

export OMP_NUM_THREADS=1
export I_MPI_ADJUST_REDUCE=3

mpirun ${HOME}/bin/vasp_std

注：相关命令含义

1
2
3
4

ulimit -s unlimited

export OMP_NUM_THREADS=1
export I_MPI_ADJUST_REDUCE=3
  • ulimit -s unlimited - 设置进程的堆栈大小限制。通过指定 unlimited，表示将堆栈大小限制设置为无限制。堆栈是用于存储函数调用和局部变量的内存区域，增加堆栈大小限制可以允许进程使用更多的堆栈空间。这对于需要递归调用或者使用大量局部变量的程序可能是必需的。
  • export OMP_NUM_THREADS=1 - 设置 OMP_NUM_THREADS 环境变量，并将其值设为 1。OMP_NUM_THREADS 是 OpenMP 库使用的一个环境变量，用于指定并行计算时使用的线程数。在这里，将线程数设置为 1 表示只使用一个线程进行并行计算。这可以用于限制并行化的程度，特别是当希望使用单线程执行时。
  • export I_MPI_ADJUST_REDUCE=3 - 设置 I_MPI_ADJUST_REDUCE 环境变量，并将其值设为 3。I_MPI_ADJUST_REDUCE 是 Intel MPI 库使用的一个环境变量，用于调整 MPI 库中用于并行归约操作（reduce operation）的算法。将该变量设置为 3 表示使用性能优化的归约算法。这可以提高 MPI 程序中归约操作的效率。

LAMMPS

  • 思源一号 LAMMPS
1
2
3
4
5
6
7
8
9
10
11
12
13
14

#!/bin/bash

#SBATCH --job-name=lmp
#SBATCH --partition=64c512g
#SBATCH -N 1
#SBATCH --ntasks-per-node=1
#SBATCH --output=%j.out
#SBATCH --error=%j.err

module purge

module load lammps/20220324-intel-2021.4.0-omp

mpirun lmp -i in.test
  • 超算 Pi 新 CPU 队列 LAMMPS
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

#!/bin/bash

#SBATCH -J lmp_pi
#SBATCH -p cpu
#SBATCH -N 1
#SBATCH --ntasks-per-node=1
#SBATCH -o %j.out
#SBATCH -e %j.err

module purge

# 该版本的 LAMMPS 只安装了 4 个 packages
module load lammps/20230802-oneapi-2021.4.0

mpirun lmp -in in.test

Python

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

#!/bin/bash

#SBATCH -J python
#SBATCH -p 64c512g
#SBATCH -N 1
#SBATCH --ntasks-per-node=1
#SBATCH -o %j.out
#SBATCH -e %j.err

module purge

conda activate <ENV_NAME>
# source path/activate <ENV_NAME>

python test.py

Shell

1
2
3
4
5
6
7
8
9
10
11
12

#!/bin/bash

#SBATCH -J bash
#SBATCH -p 64c512g
#SBATCH -N 1
#SBATCH --ntasks-per-node=1
#SBATCH -o %j.out
#SBATCH -e %j.err

module purge

bash test.sh

任务状态检查

任务提交后，会生成 jobid.err 和 jobid.out 文件：

  • err 文件为空（大部分情况下），表示提交的任务未出错
  • err 文件不为空，表示提交的任务出错；需查看 err 文件中的出错提示，进行修改
  • 若 err、out 文件出现以下内容，大概率为超算平台出现故障，请与相关负责人联系
1
2
3
4
5
6
7
8
9

# err 文件内容
/tmp/slurmd/jobid/slurm_script: line 24: mpirun: command not found

# out 文件内容
could not read file "/usr/share/Modules/libexec/modulecmd.tcl": no such file or directory

# Slurm 故障
slurm_load_jobs error: Socket timed out on send/recv operation
slurm_load_jobs error: Slurm backup controller in standby mode

相关问题

  • mpirun 和 srun 的区别是什么？intel 编译套件？srun和mpirun的区别

  • srun 是 slurm 作业调度系统的一个命令，mpirun 是 mpi（实现形式有 openmpi，mpich，intel mpi 等）的一个命令，两者在效率方面是无法直接比较的。
  • 当你用 slurm 作业调度系统的时候，你可以通过 srun 提交作业，提交的作业如果是 mpi 并行的，那么它会去调用相应的 mpirun 来运行作业，这两个就是这样一个关系
  • mpirun 用来并行任务

数据传输

参考：

超算进行数据传输一般在 data 节点上进行。超算传输节点：

1
2

data.hpc.sjtu.edu.cn    # Pi
sydata.hpc.sjtu.edu.cn  # 思源一号

命令行

  • scp：Secure Copy，基于 SSH 协议进行文件传输，不支持增量传输
  • rsync：支持 SSH 协议或 rsync 协议、增量传输、支持本地和远程同步、支持断点续传
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

# scp 语法
scp [OPTION]... SRC DEST
scp [OPTION]... SRC [USER@]host:DEST
scp [OPTION]... [USER@]HOST:SRC DEST

# rsync 语法
rsync [OPTION]... SRC DEST
# 单个冒号：通过 ssh 或 rsh 协议连接远程主机
rsync [OPTION]... SRC [USER@]host:DEST
rsync [OPTION]... [USER@]HOST:SRC DEST
# 两个冒号：通过 rsync 协议连接远程主机的 rsync 守护进程
rsync [OPTION]... [USER@]HOST::SRC DEST
rsync [OPTION]... SRC [USER@]HOST::DEST

# 参数
-v, --verbose      # 详细输出
-q, --quiet        # 精简输出
-a, --archive      # 归档模式，表示以递归方式传输文件，并保持所有文件属性，相当于 -rlptgoD
-r, --recursive    # 递归模式
-l, --links        # 处理符号链接保持符号链接的属性
-p, --perms        # 保持文件权限
-t, --times        # 保持文件时间戳
-g, --group        # 保持文件所属组
-o, --owner        # 保持文件所有者
-D, --devices      # 保持设备文件（块设备和字符设备）
-z, --compress     # 传输时进行压缩处理
-n, --dry-run      # 不实际运行，显示哪些文件将被传输
-delete            # 删除那些 DST 中 SRC 没有的文件
-exclude           # 排除指定的文件或目录
-include           # 只包括指定的文件或目录
-e, --rsh=COMMAND  # 指定使用 rsh、ssh 方式进行同步
-u，--update       # 仅进行更新
--human-readable   # 显示输出文件大小以 KB、MB、GB 等表示

客户端

软件主要使用 WinSCP；免密登录操作见下图：

WinSCP 免密登录

manager 与超算间的数据传输

上传与下载：孔老师写的 upload 与 download 脚本

  • manager 与 Pi：upload -s P 或将 P 改成 H 或 h
  • manager 与思源一号：将 P 改成 s
1
2
3
4
5
6
7

# 上传
upload -s P manager/path pi/path
upload -s s manager/path siyuan/path

# 下载
download -s P pi/path manager/path
download -s s siyuan/path manager/path

程序编译/安装

  • 在超算上编译程序，由于登录节点资源有限，需在计算节点上进行，需申请临时计算节点（一个核即可）
1
2
3
4
5

# Pi
srun -p cpu -n 1 --pty /bin/bash

# 思源一号
srun -p 64c512g -n 1 --pty /bin/bash

源码编译

linux源码编译安装软件原理 - 人生的哲理 - 博客园

编译前，需理解 Makefile 文件中的命令含义！

1
2
3
4
5
6

./configure   # 配置
# 常见参数
--prefix      # 自定义安装路径

make          # 编译
make install  # 安装

posconv、NumNei

  • posconv：构型文件格式转换（POSCAR、xyz、LAMMPS atomic/dump、Material Studio 等）
  • NumNei：计算 BCC、FCC 和金刚石结构的第 N 近邻原子距离
  • 编译：编译器可选择 gfortran 或 ifort（gfortran 已足够；ifort 性能可能更好些）

posconv 的 LAMMPS dump 格式原子坐标为分数坐标，即为 xs, ys, zs


latgen

  • 构型生成程序，包括 BCC、FCC、HCP、diamond、含点缺陷、置换固溶体、表面等构型。


编译：依赖 voro++；编译器可选择 gcc 或 icc

  • voro++ 编译
1
2
3
4
5
6
7
8
9
10

wget https://math.lbl.gov/voro++/download/dir/voro++-0.4.6.tar.gz

tar -xzvf voro++-0.4.6.tar.gz

cd voro++-0.4.6.tar.gz

# 修改 config.mk 的 PREFIX 选项
PREFIX=${HOME}/src/voro++

make && make install
  • 修改 latgen 中的 Makefile 文件内容（INC：voro++ 的头文件路径； LIB：库路径）
1
2

VoroINC = -I${HOME}/src/voro++/include/voro++
VoroLIB = -L${HOME}/src/voro++/lib -lvoro++

dumpana

  • LAMMPS dump 文件后处理程序。可以计算：CSRO；RDF、PDF、g(r) （径向分布函数）；扩散系数；键长键角；混合构型熵；局域序参数等
  • dumpana、latgen、posconv 和 vaspkit 等程序都可以通过 latgen < inp.script 命令，使其不用每次交互输入参数，节约时间（重要！！！）。


编译：编译依赖 voro++ 和 gsl（C 数值计算库）；编译器可选择 gcc 或 icc

  • gsl 编译
1
2
3
4
5
6
7
8

wget https://mirror.ibcp.fr/pub/gnu/gsl/gsl-latest.tar.gz

./configure --prefix=${HOME}/src/gsl

make && make install

# 将 gsl 的 lib 路径添加到 LD_LIBRARY_PATH
export LD_LIBRARY_PATH=$HOME/src/gsl/lib:${LD_LIBRARY_PATH}
  • master 平台编译

修改 Makefile 文件内容（voro++、gsl 的 INC 和 LIB），编译

1
2
3
4
5
6
7
8
9
10
11
12

VoroINC = -I${HOME}/src/voro++/include/voro++
VoroLIB = -L${HOME}/src/voro++/lib -lvoro++

GslINC  = -I${HOME}/src/gsl/include
GslLIB  = -L${HOME}/src/gsl/lib -lgsl -lgslcblas

# master 上有 voro++、gsl；可不用修改
VoroINC = -I/opt/libs/voro/include/voro++
VoroLIB = -L/opt/libs/voro/lib -lvoro++

GslINC  = -I/opt/libs/gsl/include
GslLIB  = -L/opt/libs/gsl/lib -lgsl -lgslcblas
  • 思源一号平台编译
1
2
3
4
5
6
7
8
9
10

git clone https://github.com/lingtikong/dumpana.git

module purge
module load gsl/2.7.1-intel-2021.4.0
module load intel-oneapi-compilers/2021.4.0

# 编译器选择 icc
# 修改 Makefile 文件的 voro++ 内容，gsl 可不用修改

make

若使用时报错，设置 gsl 相关的动态链接库文件的软链接

1
2

ln -s /dssg/opt/icelake/linux-centos8-icelake/intel-2021.4.0/gsl-2.7.1-363bjoc7gmwz4mpn2csc7paszwv5h2wk/lib/libgsl.so.27 ~/lib/
ln -s /dssg/opt/icelake/linux-centos8-icelake/intel-2021.4.0/gsl-2.7.1-363bjoc7gmwz4mpn2csc7paszwv5h2wk/lib/libgslcblas.so.0 ~/lib/

atomsk

  • 结构建模程序；同 latgen 相比，可生成孪晶、晶界、位错、层错等更多复杂构型
  • 示例丰富，文档详细

安装：Atomsk - Install - Pierre Hirel

  • 下载二进制版本（最简单方式）：Download Atomsk

  • 源码编译：

依赖 BLAS 和 LAPACK 库（manager/master/超算上没有这两个库，需源码编译；LAPACK 依赖 BLAS；intel 套件有相关库）

编译 BLAS 和 LAPACK 步骤以及压缩包：

apt - How to build and link BLAS and LAPACK libraries by hand for use on cluster? - Ask Ubuntu

LAPACK build and test guide - GNU Project

BLAS (Basic Linear Algebra Subprograms)

创建 ~/lib，并将其添加到 LD_LIBRARY_PATH；将 *.a 静态库文件设置软链接（或复制）到此

1

export LD_LIBRARY_PATH=$HOME/lib:$LD_LIBRARY_PATH

编译 BLAS

1
2
3
4
5

make

mv blas_LINUX.a libblas.a

cp *.a ~/lib

编译 LAPACK

1
2
3
4
5

cp make.inc.example make.inc

make  # 这步花费时间会比较长

cp *.a ~/lib

下载 atomsk 源代码，进入 src，修改 Makefile 文件

1
2
3

LAPACK=-L$HOME/lib/ -llapack -lblas
INSTPATH=$HOME/src
CONFPATH=${INSTPATH}/etc

编译：

1
2
3

make atomsk

make install  # 应该会出错，但没关系，这步非必需

编译成功：

1
2
3
4

    \o/ Compilation was successful!

    <i> To install Atomsk system-wide, you may now run:
          sudo make install
  • 编译 ifort 版本
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

# 导入 oneapi 套件
module purge
module load intel-oneapi-compilers/2021.4.0
module load intel-oneapi-mpi/2021.4.0
module load intel-oneapi-mkl/2021.4.0

git clone https://github.com/pierrehirel/atomsk.git

cd atomsk/src

make -f Makefile.ifort atomsk

# 超算（思源一号）使用 atomsk 时
# 需设置 libiomp5.so 文件的软链接
# 或使用前 module load intel-oneapi-compilers/2021.4.0
ln -s /dssg/opt/icelake/linux-centos8-icelake/gcc-8.5.0/intel-oneapi-compilers-2021.4.0-rszhbg2vjwqqeddqqdryjwxromenbfmr/compiler/2021.4.0/linux/compiler/lib/intel64_lin/libiomp5.so ~/lib/libiomp5.so
  • macOS 编译 atomsk
1
2
3
4
5

# 需安装 LAPACK 和 OpenMP（非必需）
# 修改 Makefile.macos 中的 LAPACK lib 路径
# 并将 -lrefblas 改为 -lblas，最后编译
make -f Makefile.macos atomsk
make -j3 -f Makefile.macos atomsk

VASP.5.4.4

1
2
3
4
5
6
7
8
9

vasp.X.X.X (root directory)
                            |
         ---------------------------------------
        |              |          |             |
       arch           bin       build          src
                                                |
                                         ---------------
                                        |       |       |
                                       lib    parser   CUDA
  • 安装步骤：
    • VASP.5.4.4 安装包：manager: /opt，master: /opt/software；将其拷贝到自己的用户目录下打包压缩，上传至超算平台）
    • 三种版本可分开进行编译：make std，make gam，make ncl
    • bin 目录若出现 vasp_std, vasp_gam, vasp_ncl 可执行文件，则表示编译成功；
    • 将 vasp_std 设置软链接
1
2
3
4
5
6
7
8
9
10
11
12
13
14

# 导入 oneapi 套件
module purge
module load intel-oneapi-compilers/2021.4.0
module load intel-oneapi-mpi/2021.4.0
module load intel-oneapi-mkl/2021.4.0

# 删除 bulid 和 bin 目录中的内容
make veryclean
rm bin/*

cp arch/makefile.include.linux_intel makefile.include

# 编译；耗时 20-30 分钟
make  # make all

HDF5

  • 安装步骤：
1
2
3
4
5
6
7
8
9

wget https://hdf-wordpress-1.s3.amazonaws.com/wp-content/uploads/manual/HDF5/HDF5_1_14_3/src/hdf5-1.14.3.tar.gz

# 配置 intel 版本
./configure --enable-parallel --enable-fortran --enable-cxx --enable-unsupported \
		    CC=mpiicc FC=mpiifort CXX=mpiicpc \
		    --prefix=${HOME}/local/hdf5

make
make install

未添加 --enable-parallel 参数会出现以下报错：

1

configure: error: --enable-cxx and --enable-parallel flags are incompatible. Use --enable-unsupported to override this error.

1
2
3
4
5

# 显示 HDF5 的编译和配置详细信息
h5cc -showconfig  # 或 h5c++ h5pcc

# 显示用于编译 HDF5 的编译器命令行，包括链接的库和编译器标志
h5cc -show
  • 使用
    • HDF5 Preview 插件：只能打开.hdf5 格式，无法打开.h5 格式
    • Pandas 的 read_hdf() 不太好用
1
2
3
4
5
6
7
8
9
10

h5ls data.h5     # 显示 Group 列表

# vaspout.h5 示例
input                    Group
intermediate             Group
original                 Group
results                  Group
version                  Group

h5dump data.h5   # 输出文件的详细结构和内容

VASP.6.3.0 + HDF5

1
2
3
4
5
6
7
8
9

                  vasp.x.x.x (root directory)
                               |
         ------------------------------------------------
        |        |        |         |          |         |
       arch     bin     build      src     testsuite   tools
                                    |
                              -------------
                             |      |      |
                            lib   parser  fftlib
  • 安装步骤：master 的 vasp.6.3.0 安装包在 /opt/software 下；将其拷贝到自己的目录下打包，上传至超算平台）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

# 导入 oneapi 套件；hdf5
module purge
module load intel-oneapi-compilers/2021.4.0
module load intel-oneapi-mpi/2021.4.0
module load intel-oneapi-mkl/2021.4.0
module load hdf5/1.12.2-intel-2021.4.0

# 查看 hdf5/1.12.2-intel-2021.4.0 的安装路径
module show hdf5/1.12.2-intel-2021.4.0

cp arch/makefile.include.intel makefile.include
# 删除 MKLROOT    ?= 后的内容 此步可忽略
# 取消 HDF5 相关行注释，将 HDF5_ROOT  ?= 后的内容替换为 hdf5 的安装路径

make  # 或 make all, make std

可能会出现以下报错：

1

error while loading shared libraries: libhdf5_fortran.so.102: cannot open shared object file: No such file or directory

原因：缺少 libhdf5_fortran.so.102 动态链接库，其实 module load 的 hdf5/1.12.2-intel-2021.4.0 有该动态链接库，不过版本更新一些，为 libhdf5_fortran.so.200

解决方法：将 libhdf5_fortran.so.200 软链接为 libhdf5_fortran.so.102；将 ~/lib 写入到 LD_LIBRARY_PATH

1
2
3

ln -s /dssg/opt/icelake/linux-centos8-icelake/intel-2021.4.0/hdf5-1.12.2-nxwmp3tddhreojgbib25ldc7wusvzf3m/lib/libhdf5_fortran.so.200 ~/lib/libhdf5_fortran.so.102

export LD_LIBRARY_PATH=${LD_LIBRARY_PATH}:$HOME/lib

VASP + VTST

VASP + VTST：在 VASP 添加过渡态计算功能

参考：Installation — Transition State Tools for VASP、VASP 5.4.1+VTST编译安装

安装步骤：

1
2
3
4
5
6
7
8
9
10
11
12
13

# 替换前
CALL CHAIN_FORCE(T_INFO%NIONS,DYN%POSION,TOTEN,TIFOR, &
     LATT_CUR%A,LATT_CUR%B,IO%IU6)

# 替换后；添加了 TSIF,
CALL CHAIN_FORCE(T_INFO%NIONS,DYN%POSION,TOTEN,TIFOR, &
     TSIF,LATT_CUR%A,LATT_CUR%B,IO%IU6)

# vasp.6.2 及以后，还需进行以下替换
# 替换前
IF (LCHAIN) CALL chain_init( T_INFO, IO)
# 替换后
CALL chain_init( T_INFO, IO)
  • 备份 src/chain.F；复制 vtstcode-XXX 中对应 VASP 版本（如 vtstcode5、vtstcode6.3；vtstcode6.3 中多了 ml_pyamff.F 文件和 pyamff_fortran/ 目录）的目录下的所有文件到 src/：
1
2
3

cp src/chain.F src/chain.F-org

cp vtstcode-XXX/vtstcodeXXX/* src/
  • 修改 src/.objects 源码，在 chain.o 所在行前添加：
1
2
3
4
5
6
7
8
9

# vtstcode5 和 vtstcode6.1
bfgs.o dynmat.o instanton.o lbfgs.o sd.o cg.o dimer.o bbm.o \
fire.o lanczos.o neb.o qm.o opt.o \

# vtstcode6.3
bfgs.o dynmat.o instanton.o lbfgs.o sd.o cg.o dimer.o bbm.o \
fire.o lanczos.o neb.o qm.o \
pyamff_fortran/*.o ml_pyamff.o \
opt.o\
  • 使用 vtstcode6.3，还需修改 src/makefile 源码：
1
2
3
4
5
6
7

# 替换前
LIB= lib parser
dependencies: sources

# 替换后
LIB= lib parser pyamff_fortran
dependencies: sources libs
  • 编译：同 VASP 编译步骤

LAMMPS

使用 cmake 编译

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

wget https://download.lammps.org/tars/lammps-2Aug2023.tar.gz
tar -xzvf lammps-2Aug2023.tar.gz
cd lammps-2Aug2023

# 导入 oneAPI 套件
module purge
module load intel-oneapi-compilers/2021.4.0
module load intel-oneapi-mkl/2021.4.0
module load intel-oneapi-mpi/2021.4.0
# 建议再导入该 oneAPI 模块
module load intel-oneapi-tbb/2021.4.0

# 编译配置
mkdir build && cd build
# C++ 等编译器均为 GNU套件的
cmake -C ../cmake/presets/most.cmake ../cmake

# oneapi 可替换成 intel
# oneapi IntelLLVM C++ 编译器为 intel oneapi 的 icpx
# intel Intel C++ 编译器为 intel oneapi 的 icpc
cmake \
    -C ../cmake/presets/most.cmake \
    -C ../cmake/presets/oneapi.cmake \
    ../cmake

# 编译
make  # cmake --build .

vaspkit

  • VASP 预、后处理工具；Overview — VASPKIT 1.5 documentation
  • 预处理：不同计算任务的输入文件生成与检验；结构对称性分析等
  • 后处理：力学性质；能带；态密度；费米面分析等
  • 安装：在 vaspkit - Binaries 中下载 vaspkit 最新版本，解压，拷贝配置文件，对可执行文件设置软链接
1
2
3
4
5
6

cp how_to_set_environment_variables ~/.vaspkit

# 修改以下参数
PBE_PATH
VASPKIT_UTILITIES_PATH
PYTHON_BIN  # 可选
  • 赝势：可拷贝 master 或 manager 上的赝势上传到超算自己的用户目录下；赝势格式如下：
1
2
3
4
5

pseudopotentials
├── lda_paw
│   ├── Ag
│   │   ├── POTCAR
│   │   └── PSCTR

1
2
3
4
5
6
7

vaspkit -help  # 查看帮助

vaspkit # 进入交互模式

vaspkit < XXX.in  # 推荐此命令，适用于批处理

echo -e "102\n2\n0.04\n" | vaspkit
  • vaspkit.1.5.0.Mac.Intel 版本可以在 Mac M1 上运行

phonopy

安装

1
2

conda install -c conda-forge phonopy
pip install -U phonopy

sqsgen

sqs 生成程序

  • 目标函数为 WC 参数；
  • 生成速度相比 ATAT 及 ICET 相关模块要快，功能也更多；
  • 10000 个原子构型的 sqs 生成速度在 2min 以内；
  • 可事先估计生成 sqs 结构所耗费时间；可计算 WC 参数等；
  • 浓度用具体的原子数目表示，比百分比形式更方便；
  • 有 OpenMP 和 OpenMP+MPI 两种版本。

conda 版本（OpenMP 版本）

1
2
3
4
5
6

conda create --name sqsgen python=3

conda install -c conda-forge sqsgenerator

# 导出构型文件需要以下 package
pip install pymatgen ase

编译版本（OpenMP+MPI）

1
2
3

conda create --name sqsgen -c conda-forge boost boost-cpp cmake gxx_linux-64 libgomp numpy pip python=3

git clone https://github.com/dgehringer/sqsgenerator.git
  • OpenMP 版本
1
2
3
4
5
6
7
8

conda activate sqsgen
cd sqsgenerator

SQS_Boost_INCLUDE_DIR="${CONDA_PREFIX}/include" \\
SQS_Boost_LIBRARY_DIR_RELEASE="${CONDA_PREFIX}/lib" \\
CMAKE_CXX_COMPILER="g++" \\
CMAKE_CXX_FLAGS="-DNDEBUG -O2 -mtune=native -march=native" \\
pip install .
  • OpenMP+MPI 版本
1
2
3
4
5
6
7
8
9
10

conda activate sqsgen
cd sqsgenerator

SQS_MPI_HOME="${HOME}/yangsl/src/openmpi" \\
SQS_USE_MPI=ON \\
SQS_Boost_INCLUDE_DIR="${CONDA_PREFIX}/include" \\
SQS_Boost_LIBRARY_DIR_RELEASE="${CONDA_PREFIX}/lib" \\
CMAKE_CXX_COMPILER="g++" \\
CMAKE_CXX_FLAGS="-DNDEBUG -O2 -mtune=native -march=native" \\
pip install .

texlive

  • texlive 版本：思源一号 2018；pi 2013；manager 2015；master 未安装；无 root 权限，无法安装 package
  • 可自定义安装路径
  • texlive 不同版本需要安装的 packages 数目：medium 约 1395 项；full 约 4543 项。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

# 添加 自定义安装路径 环境变量
export TEXLIVE_INSTALL_PREFIX=$HOME/src/texlive
export TEXLIVE_INSTALL_TEXDIR=$HOME/src/texlive/2023

# 安装
wget https://mirror.ctan.org/systems/texlive/tlnet/install-tl-unx.tar.gz --no-check-certificate
tar -xzvf nstall-tl-unx.tar.gz
cd install-tl-*
# medium 或 small
perl ./install-tl --scheme=full
# 不进行交互
# perl ./install-tl --scheme=full --no-interaction

# 安装完成后，再添加环境变量
export MANPATH=$HOME/src/texlive/2023/texmf-dist/doc/man
export INFOPATH=$HOME/src/texlive/2023/texmf-dist/doc/info
export PATH=$HOME/src/texlive/2023/bin/x86_64-linux:$PATH

ATAT

WIP…

其他

交我算常见问题总结

以下是使用 “ 交我算 ” 过程中可能遇到的常见问题总结：

充值/费率

致谢模版

  • “ 交我算 ” 用户在发布科研成果或论文时，应标注 “本论文的计算结果得到了上海交通大学交我算平台的支持和帮助”（The computations in this paper were run on the π 2.0 (or Siyuan Mark-I) cluster supported by the Center for High Performance Computing at Shanghai Jiao Tong University）. 论文发表后，欢迎将见刊论文通过邮件发送到 [email protected]。

登录问题

排队问题

  • status 监控系统：https://status.hpc.sjtu.edu.cn，该系统包含各队列上线节点数、排队数、作业数等信息
  • π集群排队问题：思源一号可用 CPU/GPU 资源更多，欢迎使用思源一号。
  • 通过 squeue 查看作业，NODELIST(REASON) 为 resources/priority 表示正常排队，AssocGrpNodeLimit 表示欠费。

作业问题

  • 报错作业咨询，请将用户名、作业 ID、路径、作业脚本名邮件发至 [email protected]。
  • NodeFail：计算节点故障导致作业运行失败，重新提交作业即可，失败作业的机时系统会自动返还。
  • 运行程序时提示缺少 xxx.so 文件或者显示任务被 kill：如果是在登录节点出现该报错，请申请计算节点再做尝试。

软件安装问题

数据传输问题

常用链接

科研工具
HPC 服务器 课题组
This post is licensed under CC BY 4.0 by the author.
