ASE 使用

介绍

  • atomic simulation environment (ASE)：一系列用于设置、操作、运行、可视化及分析原子模拟的工具和 Python 模块

  • ASE 通过 Calculators 为不同的计算代码（DFT/MD）提供接口，Calculators 与核心 Atoms object 和 ASE 中的许多可用算法一起使用。


  • ASE 版本 Release notes：查看版本更新细节

  • 注：ase 网站中的代码源码参数及注释与安装的 python package 源码会有不一致的地方，写脚本还是以 pacakge 的源码为准



1
2
3
4
5
6

from ase.atoms import Atoms
from ase.calculators.singlepoint import SinglePointCalculator

results={"energy": -7.0}
atoms.calc = SinglePointCalculator(atoms, **results)
atoms.get_potential_energy()

1
2
3
4
5

# ase rdf 计算
from ase.geometry.analysis import Analysis

# 添加 element 参数，可计算 partial rdf；默认计算 full rdf
rdf = Analysis(images=...).get_rdf()

ase 缺陷计算 寻找最优的超胞形状

Tools for defect calculations — ASE documentation

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

# 添加真空层；单独使用该函数时，返回值为 None，即无效果
from ase.build import add_vacuum

# 优化器
from ase.optimize.lbfgs import LBFGS

from ase.optimize import QuasiNewton

from ase.constraints import FixAtoms

# 振动分析
from ase.vibrations import Vibrations

from ase.data import atomic_numbers

from ase.md.verlet import VelocityVerlet

from ase.units import fs

# 获取布拉维点阵
atoms.cell.get_bravais_lattice()


# 简易元素周期表绘制
# reference: https://wiki.fysik.dtu.dk/ase/gallery/gallery.html
from ase.utils.ptable import ptable

atoms = ptable()
atoms.write("ptable.png")

from ase.data import atomic_masses


# 固定平面
from ase.constraints import FixAtoms, FixedPlane

ase 没有直接计算弹性常数的模块

MAC版的ASE如何换轴的颜色 - 第一性原理 (First Principle) - 计算化学公社

interface 构建（较简单情况）：Interface building - Manipulating atoms — ASE documentation

DOS、能带、EOS 计算：Crystals and band structure — ASE documentation

参考资料

ase 教程（内容较详细）

ASE tutorials

ase 进行 md 计算 package

GitHub - PythonFZ/ase_md_example

弹性张量相关，ASE 接口：GitHub - jochym/Elastic: A module for ASE for elastic constants calculation.

ase tutorial

ASE_tutorial.ipynb

基于 PAW 和 ASE 的 DFT code

GPAW: DFT and beyond within the projector-augmented wave method — GPAW

ase 相关脚本案例

GitHub - AlexBoucherr/ASExVASP: A serie of script to perform calculations on VASP using the ASE

GitHub - jkitchin/dft-book: A book on modeling materials using VASP, ase and vasp

ase 结构 2D 和 3D 渲染

GitHub - chrisjsewell/ase-notebook: Highly configurable 2D (SVG) & 3D (threejs) visualisations for ASE/Pymatgen structures, within the Jupyter Notebook.

GitHub - superstar54/x3dase: X3D for Atomic Simulation Environment

ase.lattice 有生成 graphene 和 graphite modules

ase/lattice/hexagonal.py · master · ase / ase · GitLab

Bravais lattices — ASE documentation

ase symmetry 教程（内容一般）

GitHub - ajjackson/ase-tutorial-symmetry: Tutorial notebook for symmetry features in ASE

表面吸附、EOS、弹性常数计算（ASE 中无计算弹性常数的模块和类）

GitHub - jochym/Elastic: A module for ASE for elastic constants calculation.

Calculation of elastic properties of crystals — Elastic v5.1.0 documentation

ase 模拟 md

simulator.py

ase 相关教程

ASE Calculator — Atomistic Simulation Tutorial

GitHub - ASE-Workshop-2023/tutorial: Tutorial site for the 2023 workshop “Open Science with the Atomic Simulation Environment”

安装

1
2
3

pip install ase  # 安装

ase test         # 测试；需安装 pytest

常用模块

1
2
3
4
5

from ase.cell import Cell

# cell 参数转换成 cell matrix
cell = Cell.fromcellpar([3.31, 3.31, 3.31, 90, 90, 90])
cell[:]

构型可视化

1
2
3
4
5
6
7
8
9

# 方式 1
from ase.visualize.plot import plot_atoms

plot_atoms(atoms)

# 方式 2
from ase.visualize import view

view(atoms, viewer="ngl")

nglview，可在 jupyter notebook 中可视化构型

1

pip install nglview

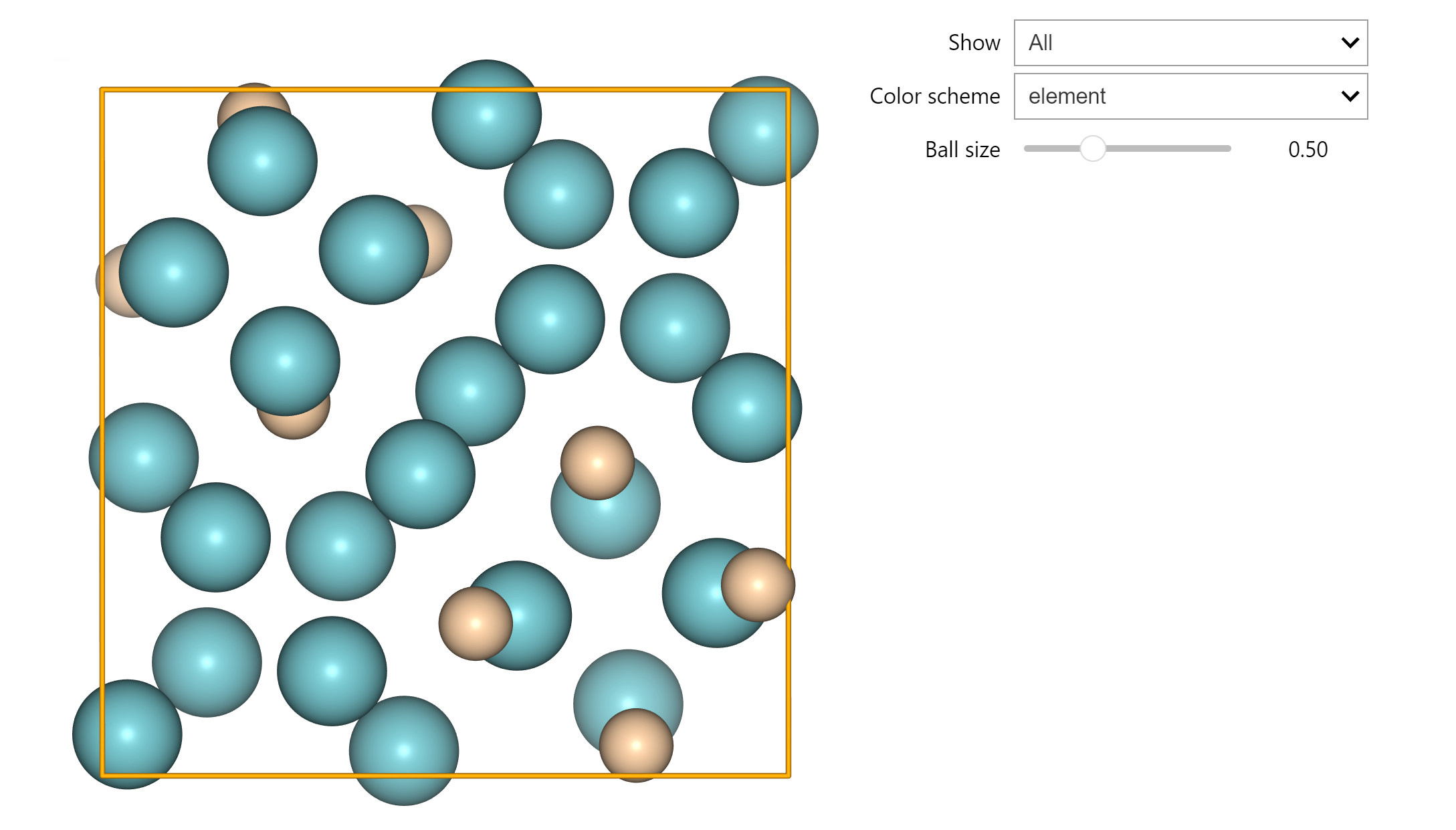

nglview 效果图：


crystal 构建

1
2
3
4
5
6
7
8

# 方式 1；最简单
from ase.build import bulk

# 方式 2
from ase.atoms import Atoms

# 方式 3
from ase.spacegroup import crystal

1
2
3
4
5
6

from ase.spacegroup import Spacegroup

spg = Spacegroup(152)

# 查看等同原子坐标
spg.equivalent_sites([0.4673, 0, 0.3333])

超胞

1
2

# 方式 1
supercell = atoms * (2, 2, 2)

db.select(sort) 中的 sort 为 含 key 的 str，含 - 时，降序

ase neb 方法：Nudged elastic band — ASE documentation

ase 相图绘制（2 维，3 维）：Phase diagrams and Pourbaix diagrams — ASE documentation

1
2
3
4
5
6
7
8
9
10
11
12
13
14

from ase.build import sort

# 按照 chemical symbols 排序生成新的 Atoms object
sort(atoms)

# 固定原子
from ase.constraints import FixAtoms

atoms = ...
# 按照原子类型或 z 轴坐标进行固定
c = FixAtoms(mask=atoms.symbols == 'Cu')
c = FixAtoms(mask=atoms.positions[:, 2] < 1.0)
atoms.set_constraint(c)

Atomic Simulation Environment (ASE) 基础用法

1
2
3
4
5
6
7
8
9
10
11

# 执行 eos 计算，拟合体模量 B
from ase.eos import calculate_eos
from ase.units import kJ
from ase.atoms import Atoms

calc = ...
atoms: Atoms = ...
atoms.calc = calc
eos = calculate_eos(atoms, trajectory="XXX.traj")
v, e, B = eos.fit()
print(B / kJ * 1.0e24, "GPa")

CLI

Command line tool — ASE documentation

开启 ase 补全（适用 bash，zsh 不行）

1

ase completion >> ~/.bashrc

1
2
3
4
5
6
7
8

# 列出 ase 可识别的构型文件格式
ase info --formats
# 列出 ase 的 calculators 以及是否被安装
# 3.22.1 与 3.23.0 版本的输出格式有区别
ase info --calculators

# 构型转换
ase convert -i vasp -o xyz -f -v POSCAR structure.xyz

1
2
3
4
5
6
7

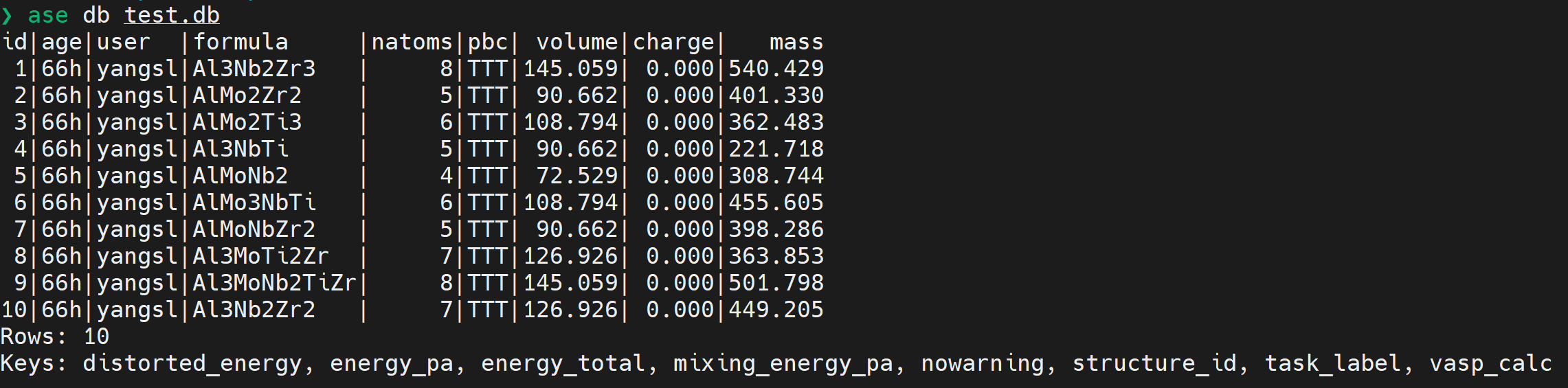

# 查看 db 文件内容 推荐
ase db test.db

-L N                         # 只显示前 N 行
--offset N                   # 跳过前 N 行
--show-keys                  # 显示所有 keys
--show-values key1,key2,...  # 显示 key 的值；value为数值时，只显示首尾值，如 energy_pa: [-9.18438289..-5.855563642]


ase.atoms

array methods of Atoms objects

Atom 和 Atoms 是 ASE 的两个基本 Object， Atoms 由 Atom 构成。 本质上 Atoms 是 Atom 的 list，可以使用标序的方式来查看 Atom

需添加 calculator 才能使用的 methods：Adding a calculator

1
2
3
4
5
6
7
8
9
10

# 属性

# 方法
get_XXX()
set_XXX()

# 需添加 calculator 才能使用的方法
get_potential_energy()
get_forces()
get_stress()

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39

from ase.atoms import Atoms
from ase.formula import Formula

atoms: Atoms

# 常用属性和方法
# 化学式
formula = atoms.get_chemical_formula()
# 成分 {'Al': 5, 'Ti': 1}
composition = Formula(formula).count()
# 原子数
natoms = len(atoms)
# 元素种类数
nele = len(set(atoms.get_chemical_symbols()))

# 构型中某一元素的浓度
conc = atoms.get_chemical_symbols().count('Pd') / len(atoms)

# 删除 H 原子
del atoms[[atom.index for atom in atoms if atom.symbol == "H"]]

# 生成 slab 模型；在指定轴两端各添加真空层 vacuum 数值并使原子位点居中
center(vacuum=10.0, axis=2)

copy()  # 拷贝

# 已施加 PBC 时，可将胞外原子移至胞内；下面的 wrap 参数同
wrap()

write()  # 写入构型格式文件

# 分数坐标；wrap 参数默认为 True
get_scaled_positions()
# 笛卡尔坐标；wrap 参数默认为 False
get_positions()
positions

get_distance()    # 两原子间的距离
get_distances()   # 第 i 个原子与给定原子列表间的距离

ase.build

bulk

Building things — ASE documentation

简单 bulk 模型构建 示例代码

1
2
3
4
5
6
7
8

from ase.build import bulk

# 原胞
primCell = bulk("Al", "fcc", a=4.05)
# 单胞 cubic=True
unitCell = bulk("Al", "fcc", a=4.05, cubic=True)
# 超胞
superCell = unitCell * (2, 2, 2)

surface

1

from ase.build import surface

简单 bulk 模型的表面构建 示例代码

ase.io

  • 构型格式文件读入、写出
  • 函数 read() 可自动识别文件格式；ase 中可识别的文件格式（部分格式只有 read 或 write 一个函数）：File input and output — ASE documentation
  • 可以读取 gz 格式压缩文件，如 OUTCAR.gz

lammps的结构文件转其他格式 - 知乎

  • ase 中读取 VASP OUTCAR 文件，写了一个 chunk 类？

写法一：在 write() 函数中的 format 参数指定文件格式

1
2
3

from ase.io import read, write

write(filename=..., images=..., format=...)

写法二：从 ase.io 中导入具体格式的模块及其函数

1
2
3
4
5
6
7
8
9
10
11

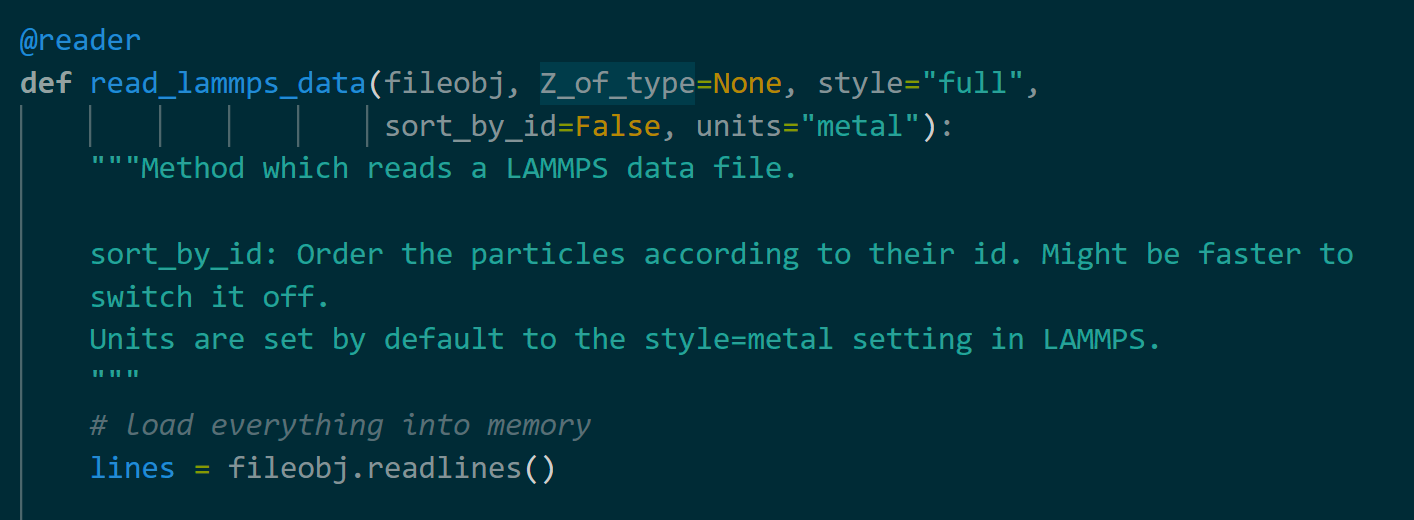

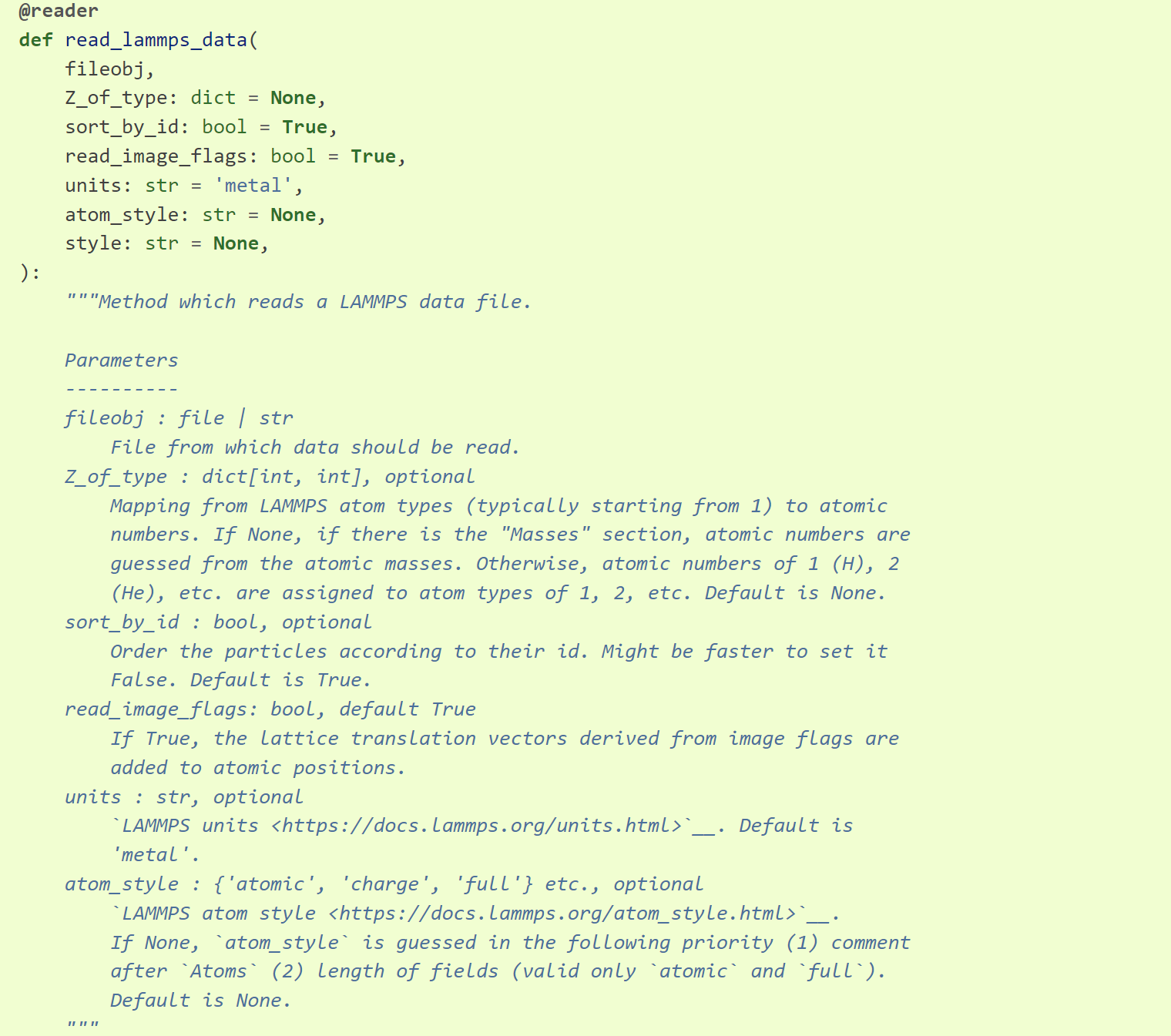

# LAMMPS data 格式
from ase.io.lammpsdata import read_lammps_data, write_lammps_data

# vasp 格式
from ase.io.vasp import read_vasp, write_vasp

# VASP 输出文件格式
from ase.io.vasp import read_vasp_out

# material studio xsd 格式
from ase.io.xsd import read_xsd, write_xsd

extxyz.py 源代码相关 warning：

1
2

/home/yangsl/src/miniconda3/envs/base_ysl/lib/python3.11/site-packages/ase/io/extxyz.py:1000: UserWarning: write_xyz() overwriting array "forces" present in atoms.arrays with stored results from calculator
  warnings.warn('write_xyz() overwriting array "{0}" present '

ase.eos

获取平衡体积，能量和体模量

1
2
3
4
5
6
7
8
9
10
11
12

from ase.eos import EquationOfState
from ase.units import kJ

# murnaghan birch vinet
eos = EquationOfState(volumes, energies, eos="birchmurnaghan")
v0, e0, B = eos.fit()
print(f"v0 = {v0:.3f}")
print(f"e0 = {e0:.3f}")
print(f"B = {B / kJ * 1.0e24:.1f} GPa")

ax = eos.plot()
ax.set_title(label=None)

ase.db

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48

from ase.db import connect
from ase.db.row import AtomsRow

db_fn = ...
db = connect(db_fn)

# 给 db 添加元数据
db.metadata = {...}

# 获取 db 文件中存储的结构数目
len(db)
db.count()
# 添加 selection 筛选条件
db.count("vasp_calc=Yes")

# 筛选 id<=5 的所有结构
# selection 可以是 id 或其他 AtomsRow 中的 key
# 注：字符与符号之间不能有空格
for row in db.select("id<=5"):
	...

# 筛选 id>=5, id<=10 的所有结构
for row in db.select("id>=5, id<=10"):
	...

# 单个 AtomsRow
# id 从 1 开始
row = db.get(id=10)
# 获取 AtomsRow 的 keys
print(row._keys)
# 获取 AtomsRow 的 key_value_pairs
print(row.key_value_pairs)
# 根据 key 获取 value
print(row.vasp_calc)

# 单个 Atoms
atoms_specific = db.get_atoms(id=10)

# 将 db 中的 AtomsRow 的结构和数据写入到其他 db 文件
db_output_fn = "..."
db_output = connect(db_output_fn)

for row in db.select("id<=10"):
    key_value_pairs = row.key_value_pairs
    data = row.data
	# 将 AtomsRow 转化成 Atoms
    atoms = row.toatoms()
    db_output.write(atoms=atoms, key_value_pairs=key_value_pairs, data=data)

ase.calculators

effective medium theory (EMT)

1
2
3
4
5
6
7
8
9

from gpaw import GPAW
from ase.calculators.emt import EMT

atoms = ...
calc = GPAW(mode='lcao', basis='dzp', txt='gpaw.txt')
atoms.calc = calc

opt = BFGS(atoms, trajectory='opt.traj')
opt.run(fmax=0.05)

VASP

VASP — ASE documentation

设置 VASP 执行命令和赝势路径

1
2

export ASE_VASP_COMMAND="mpirun path/vasp_std"
export VASP_PP_PATH=path/pp_path

或者在脚本中添加如下命令以设置相关环境变量

1
2
3
4

import os

os.environ["ASE_VASP_COMMAND"] = ...
os.environ["VASP_PP_PATH"] = ...

ASE VASP Calculator 赝势不同泛涵目录命名

1
2
3
4
5

LDA:  $VASP_PP_PATH/potpaw/
PBE:  $VASP_PP_PATH/potpaw_PBE/
PW91: $VASP_PP_PATH/potpaw_GGA/

# 查找元素 POTCAR 示例：potpaw_PBE/N/POTCAR

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

from ase.calculators.vasp import Vasp

calc = Vasp(
    istart=0,
    icharg=2,
    encut=400,
    ismear=1,
    sigma=0.2,
    lreal="Auto",
    kpts=[5, 5, 5],
    ivdw=12,
    ediff=1e-05,
    lwave=False,
    lcharg=False,
)

LAMMPS

1
2
3
4
5
6
7
8

from ase.calculators.lammpsrun import LAMMPS

parameters = {
    "pair_style": "meam/c",
    "pair_coeff": ["* * library.meam Au Au.meam Au"],
}
files = ["library.meam", "Au.meam"]
calc = LAMMPS(parameters=parameters, files=files)

在 Pi 中用 ASE 的 VASP 的 Calculator

申请节点运算（不写提交脚本）

  • srun -p small -n 4 --pty /bin/bash
  • ~/.bashrc 文件添加内容
1
2
3
4
5
6
7
8
9

module purge
module load intel-oneapi-compilers/2021.4.0
module load intel-oneapi-mpi/2021.4.0
module load intel-oneapi-mkl/2021.4.0

export I_MPI_PMI_LIBRARY=/usr/lib64/libpmi.so
export I_MPI_FABRICS=shm:ofi

export ASE_VASP_COMMAND="srun --mpi=pmi2 /lustre/home/acct-mseklt/mseklt/yangsl/bin/vasp_std"

1

python *.py

写提交脚本

  • ~/.bashrc 文件添加内容
1

export ASE_VASP_COMMAND="srun --mpi=pmi2 /lustre/home/acct-mseklt/mseklt/yangsl/bin/vasp_std"
  • submit_ase.slurm 脚本
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

#!/bin/bash

#SBATCH -J vasp
#SBATCH -p small
#SBATCH -N 1
#SBATCH --ntasks-per-node=4
#SBATCH -o %j.out
#SBATCH -e %j.err

module purge

module load intel-oneapi-compilers/2021.4.0
module load intel-oneapi-mpi/2021.4.0
module load intel-oneapi-mkl/2021.4.0

export I_MPI_PMI_LIBRARY=/usr/lib64/libpmi.so
export I_MPI_FABRICS=shm:ofi

python python-file-name.py
  • sbatch submit_ase.slurm

在思源中用 ASE 的 VASP 的 Calculator

  • 提交脚本（ase-submit-sy.slurm）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

#!/bin/bash

#SBATCH -J ase
#SBATCH -p 64c512g
#SBATCH -N 1
#SBATCH --ntasks-per-node=2
#SBATCH --exclusive
#SBATCH -o %j.out
#SBATCH -e %j.err

module load vasp/5.4.4-intel-2021.4.0

ulimit -s unlimited

python python-file-name.py
科研工具
ASE
This post is licensed under CC BY 4.0 by the author.
