ATAT 安装与使用
ATAT 使用
介绍
- ATAT 官网、manual pdf、ATAT • User Forum（论坛不活跃）
- 最早开发 CE 的工具，现在使用 ATAT 大多是其 mcsqs 模块，用其处理 CE 的不多（ECI 拟合算法默认为最小二乘法，拟合速度较慢，已有文献中的构型计算数最多也是在 3000 以内）
- ATAT 模块
- mmaps (MIT Multicomponent Ab initio Phase Stability code)；maps 的多主元（multicomponent）版本
- memc2 (Multicomponent Eazy Monte Carlo Code)；emc2 的多主元版本
- phb (PHase Boundary code)；没有多主元版本；其他工具可以处理多主元体系
- cvmclus (Cluster Variation Method CLUSter generator code)
- genstr：枚举结构
- mcsqs
- corrdump
ATAT 和 ICET 枚举得到的结构是一一对应的（相同）
安装
- 前提条件：需要有 tcsh/csh shell
- 下载、解压安装包
1
2
3
4
5
6
7
8
# 稳定版本
wget http://alum.mit.edu/www/avdw/atat/atat3_36.tar.gz
# 开发版本 有 mmaps -fa=bayesian
wget http://alum.mit.edu/www/avdw/atat/atat3_48.tar.gz
tar -xzvf atat3_48.tar.gz
mv atat atat-348
- 修改 makefile 中的
BINDIR，make mpi可以修改MPICXX（MPICXX=mpiicc会报错）
1
2
3
4
5
BINDIR=$(PWD)/bin/
# for MPI: limited implementation at this point
# MPI 实现有限
MPICXX=mpic++ -DATAT_MPI
- 编译、安装
1
2
3
4
make # g++ 版本
make mpi # MPI 版本
make install
使用
工具
- POSCAR 转 lat.in：vaspkit 414 选项（1.5.0 版本及以上没有该选项），atomkit 107 选项
- str.out 格式转 POSCAR：
1
2
str2poscar < str.out > POSCAR
str2cif < str.out > str.cif
结构枚举 Fortran 版本：GitHub - msg-byu/enumlib: Derivative structure enumeration library
1
enum.x input.file

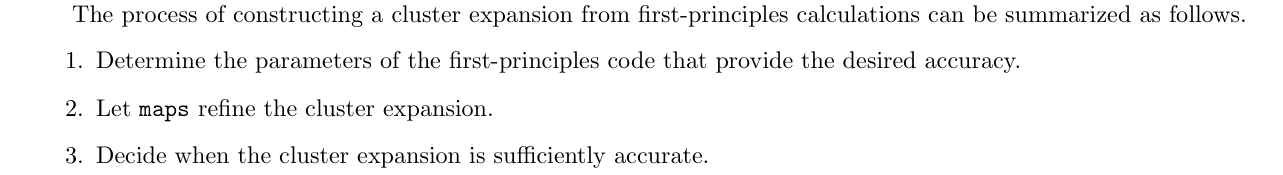

使用 mmaps 构建 CE
- 输入文件：lat.in 和 vasp.wrap（类 VASP 的 INCAR 文件中的参数；通常少于 10 行）
- 运行
1
2
3
4
5
6
7
mmaps -d & # 所有参数均使用默认值； & 使其在后台运行
mmaps -l=lat.in -t=1
mmaps -fa=bayesian # 使用 bayesian 算法
mmaps -l=lat.in -t=1 -fa=bayesian
src/mrefine_skel.c++ # -fa=bayesian 源代码
1
2
3
4
5
# 执行 VASP 计算
runstruct_vasp &

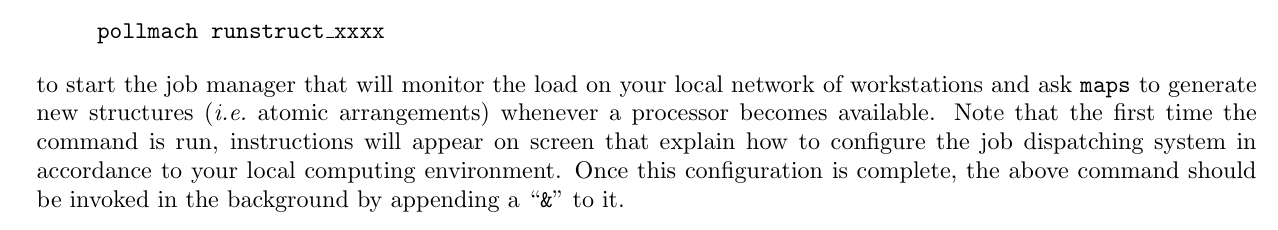

# 启动任务管理器检测队列情况
pollmach runstruct_vasp
- 预期输出文件：
1
2
3
4
5
6
7
8
9
10
11
fit.out
predstr.out
gs.out
eci.out
gs_str.out
clusters.out

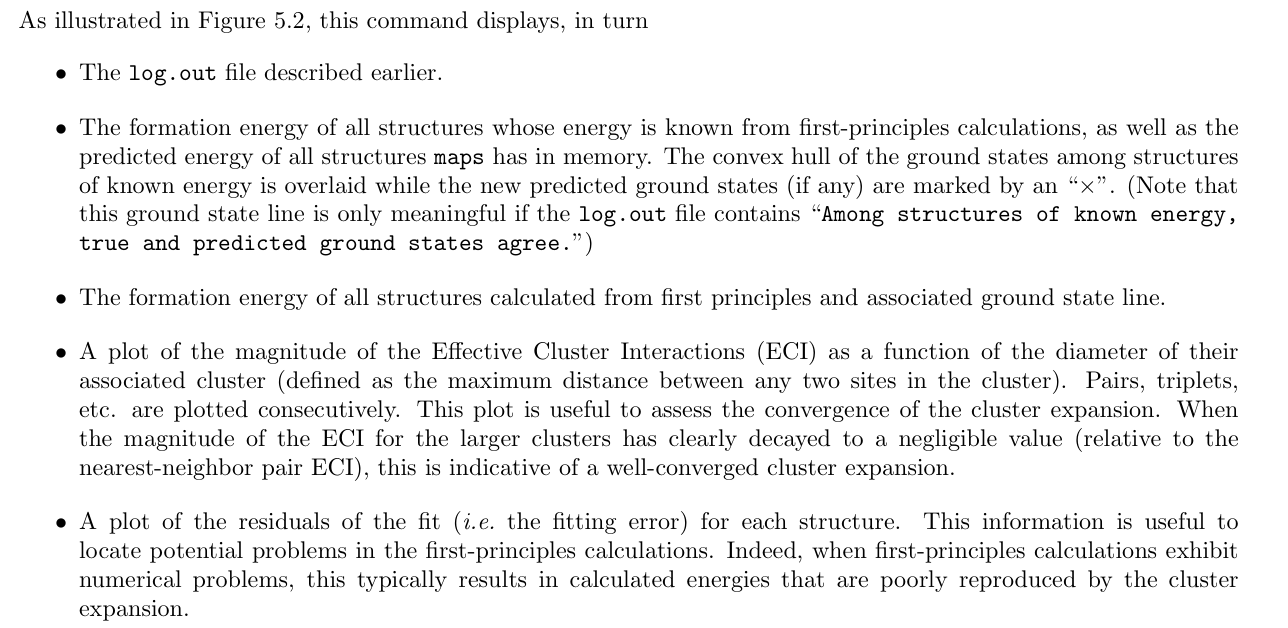

- 分析、绘制
1
mmapsrep # 从 mmaps 得到的 *.out 数据中分析绘制；调用 gnuplot
其他
1
2
3
4
5
6
7
8
9
10
11
12
13
14
# 定义 coordinate system
[a] [b] [c] [alpha] [beta] [gamma]
# 或
[ax] [ay] [az]
[bx] [by] [bz]
[cx] [cy] [cz]
# 定义 lattice vectors
[ua] [ub] [uc]
[va] [vb] [vc]
[wa] [wb] [wc]
# 定义 atom positions 和 types
# 空位用 Vac 代替
[atom1a] [atom1b] [atom1c] [atom1types]
[atom2a] [atom2b] [atom2c] [atom2types]
lat.in 文件格式示例
1
2
3
4
5
6
7
8
9
10
11
12
13
# FCC Cu-Au 体系
3.8 3.8 3.8 90 90 90
0 0.5 0.5
0.5 0 0.5
0.5 0.5 0
0 0 0 Cu,Au
# BCC 多主元体系
3.31 3.31 3.31 90 90 90
-0.5 0.5 0.5
0.5 -0.5 0.5
0.5 0.5 -0.5
0 0 0 Ti,Al,Nb,Mo,Zr

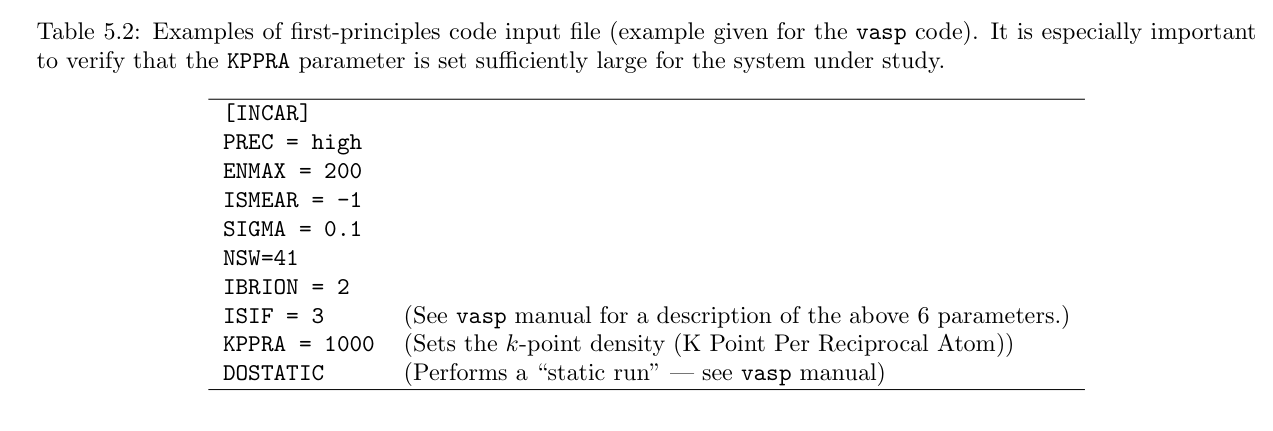

vasp.wrap 文件格式示例
1
2
3
4
5
6
7
8
9
10
11
# vasp.wrap
[INCAR]
PREC = high
ISMEAR = 1
SIGMA = 0.1
NSW=41
IBRION = 2
ISIF = 3
KPPRA = 1000
USEPOT = PAWPBE
DOSTATIC
str.out 文件格式
1
2
3
4
n/str.out
Same format as the lattice file, except that
-The coordinate system is always written as 3x3 matrix
-Only one atom is listed for each site.

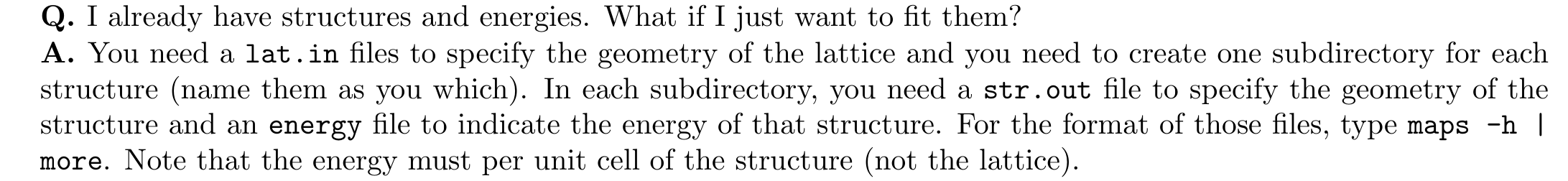

已有构型、能量数据，如何只进行拟合：准备好 lat.in + n/str.out + n/energy 三种文件，之后直接运行 maps 或 mmaps
1
Unable to read structure xxx due to geometric incompatibilities with the lattice.
maps.out
1
